Ưu và nhược điểm của máy biến áp tự ngẫu

Trong mạng lưới điện, máy biến áp có vai trò truyền tải điện năng đi xa và phân phối đến các phụ tải. Trong đó ta phải kể đến máy hai cuộn dây, máy ba cuộn dây hay máy biến áp tự ngẫu.

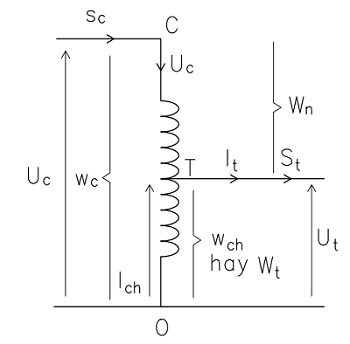

Trong đó:

Wn: Cuộn dây nối tiếp

Wch: Cuộn chung

Wc: Cuộn cao

Với máy biến áp tự ngẫu các cuộn dây có chung nhau một phần (Wch). Khi đó các cuộn dây ngoài sự liên hệ về từ còn có sự liên hệ trực tiếp về điện .

Công suất truyền tải của máy biến áp tự ngẫu gồm 2 phần đó là:

Một phần qua từ trường của lõi thép.

Một phần truyền dẫn trực tiếp.

Ưu điểm máy biến áp tự ngẫu

So với máy biến áp 3 cuộn dây có cùng công suất, các phần tử của máy biến áp tự ngẫu ở cuộn: Wn, Wch, Wt,  lõi thép chỉ cần thiết kế với Stt = α.Sdm (trong đó α = 1 – UTdm/UCdm). Do đó: Lượng tiêu hao nguyên vật liệu nhỏ hơn.

Giá thành rẻ, kích thước khối lượng của máy tự ngẫu nhỏ hơn so với máy biến áp 3 cuộn dây.

Tổn thất P, U của máy biến áp tự ngẫu nhỏ hơn so với máy biến áp 3 cuộn dây (khi tải công suất từ phía C đến T và ngược lại).

Điện kháng phía cao áp (XC) và trung áp (XT)nhỏ dẫn đến ΔQ, ΔU nhỏ nên dễ điều chỉnh điện áp.

Nhược điểm máy biến áp tự ngẫu

Do điện kháng XC, XT nhỏ dẫn đến dòng ngắn mạch lớn.

Do phía cap áp và trung áp có sự liên hệ trực tiếp về điện nên sét có thể truyền từ C đến T và ngược lại làm hỏng cách điện máy biến áp. Vì vậy, tốn chi phí để đặt chống sét van cả hai đầu.

Chỉ được sử dụng trong mạng điện có trung tính nối đất trực tiếp.

Hy vọng, với những thông tin về ưu và nhược điểm của máy biến áp tự ngẫu mà công ty chế tạo máy biến áp Đông Anh chia sẻ trên đây sẽ giúp các bạn hiểu hơn về loại máy biến áp này.
