Cuộn kháng điện là gì? Cấu tạo, phân loại và công dụng

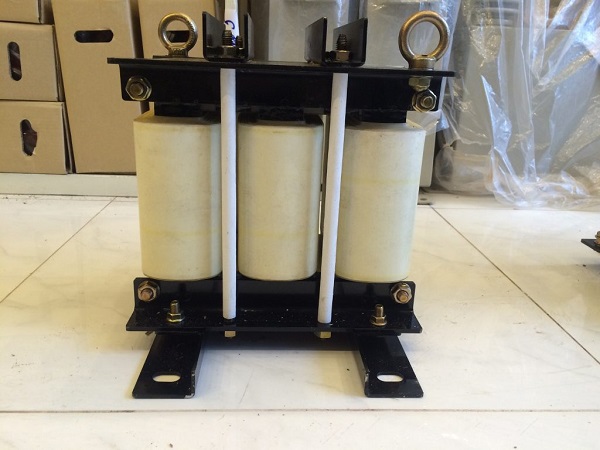

Cuộn kháng điện là gì?

Cuộn kháng là một thiết bị rất quan trọng hệ thống điện công nghiệp vì nó đảm bảo cho hệ thống hoạt động trơn tru. Cuộn kháng điện được sử dụng phổ biến trong trường hợp điện áp dòng điện của mạng lưới bị biến dạng nhiều.

Cuộn kháng là một linh kiện điện tử để chứa từ trường. Là một cuộn dây điện cảm có điện kháng không đổi có tác dụng hạn chế dòng ngắn mạch. Đồng thời, duy trì một trị số điện áp ở mức nhất định khi có sự thay đổi điện áp xảy ra.

>>> Mời xem thêm: Hiệu suất máy biến áp 3 pha

Cấu tạo cuộn kháng điện

Được cấu tạo bởi một cuộn dây và được quấn quanh một lõi sắt. Khi cho dòng điện chạy qua cuộn có sinh từ trường và chính từ trường này sẽ sinh ra áp cảm ứng để hãm lại biến thiên dòng trong cuộn.

Phân loại cuộn kháng điện

Phân loại theo điện áp:

 Cuộn kháng hạ thế: Cuộn kháng này được sử dụng với điện áp từ 440V đến 1000V

Cuộn kháng trung thế: Cuộn kháng này được sử dụng với điện áp từ 1000V trở lên.

Phân loại theo công dụng:

Cuộn kháng bảo vệ thiết bị điện công nghiệp

Cuộn kháng bảo vệ biến tần

Công dụng của cuộn kháng

Cuộn kháng bảo vệ thiết bị điện công nghiệp

Cuộn kháng sử dụng cho tụ bù với chức năng bảo vệ tụ bù, bảo vệ thiết bị đóng cắt và relay bù. Cuộn kháng kết hợp với tụ bù để loại những thành phần sóng hài làm tăng chất lượng điện cho hệ thông. Cuộn kháng lọc sóng hài rất cần thiết trong trường hợp điện áp, dòng điện của hệ thống bị méo dạng nhiều.

Kết hợp cuộn kháng với tụ bù sẽ tạo thành mạch LC (lọc sóng hài), tần số này phụ thuộc vào độ tự cảm của cuộn kháng điện và điện dung của tụ bù.

Cuộn kháng cho biến tần

Có 2 loại cuộn kháng cho biến tần đó là:

Cuộn kháng đầu vào biến tần hay còn gọi là cuộn kháng AC hay AC reactor)

Cuộn kháng đầu ra biến tần hay còn gọi là cuộn kháng DC – DC reactor).

Dựa trên đặc tính dòng không đổi của cuộn kháng nên nó có chức năng ổn định dòng để động cơ hoạt động trơn tru khi thay đổi tốc độ hoặc thay đổi tần số.
